通信铁塔安全监测系统 沉降倾斜监测静力水准仪设备：

　　地势条件复杂，加上外界自然环境作用，电力输电线路和通信线路铁塔经常发生位移，倾斜，开裂，沉落等现象，尤其是在沙漠等松软土质地区。

　　对于无人坚守的铁塔，当发生倾斜、沉降和偏移时，无法及时通知管理人员派遣维修人员在***的时间内恢复。因此对于铁塔的实时监测显得尤为重要。由于输电铁塔和通信铁塔大都分布在野外，若采用传统人员巡视的方法监测将耗费大量人力物力，而且实施可靠程度难以保证。

　　针对此类事件，我司自主研发***静力水准仪远程监测设备，一套***、***的塔基位移、沉降和偏移实时监测系统基于现代传感器技术和无线通讯技术，实现了对铁塔状况的实时监测，有效地保障了网络的安全运行。

铁塔沉降倾斜监测静力水准仪系统构成：

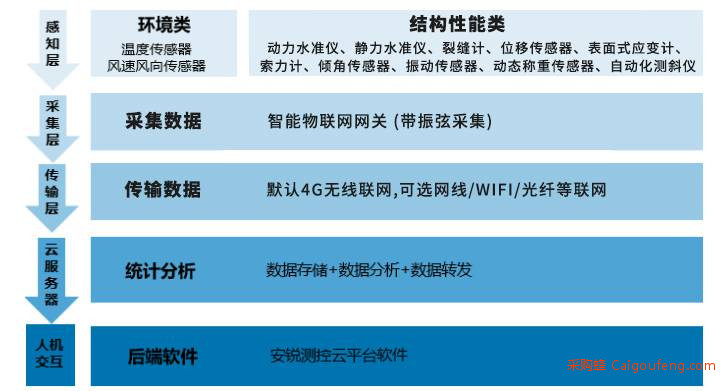

　　该监测系统有前端、中端、后端三部分组成，其中前端由各种***传感器构成，主要负责结构监测和数据收集，再通过无线网络传输至云平台，进行数据分析，然后在监控中心显示。

系统方案：

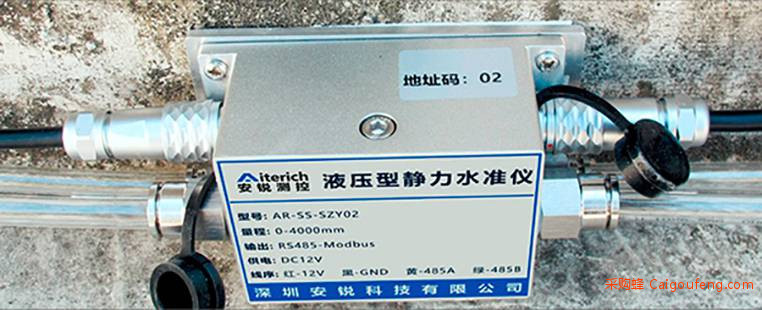

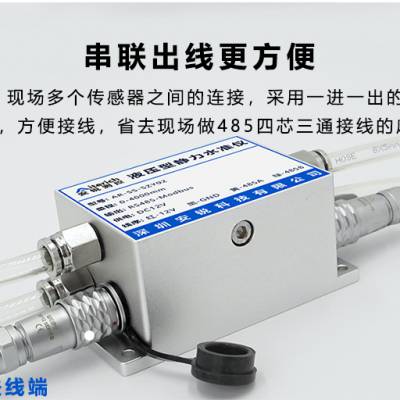

　　自动化监测系统由静/动力水准仪、储液罐、采集网关、监控中心（后台软件）构成，在使用过程中，一个测点使用一个静力水准仪，多个静力水准仪利用通液管串联，每一个静力水准仪由压力传感器测出，传感器的压力随液位的变化而同步变化，由此可测出各测点的液位变化量。

静力水准仪自动化监测设备特点：

　　监控中心配备完善的后台软件，具有数据存储、历史数据查询、报表、打印、曲线图绘制等功能，可对塔基形变状态进行趋势分析。

　　铁塔塔身的倾斜，塔基的偏移和沉落变化通过计算两个监测站的数据分析判断后得出。数值超过预警值时系统自动发布告警信息。

　　告警信息可通过手机短信的方式通知相关人员进行处理。多个监测终端的日常管理可以完全通过监测中心的管理界面来完成。

　　数据存储多重备份，数据结果多重保障，确保数据的可靠

自动化沉降倾斜监测系统静力水准仪安装方法及注意事项：

　　1.被测点安装

　　系统中各测点静力水准仪安装架用膨胀螺栓固定在墙壁上，注意安装位置与基准墩基准静力水准仪的高程差，在静力水准仪量程范围之内。

　　静力水准仪墙壁安装时，应考虑观测电缆的走线方向和保护方法，要考虑通气管和通液管的固定和保护方法。

　　2、基准墩安装

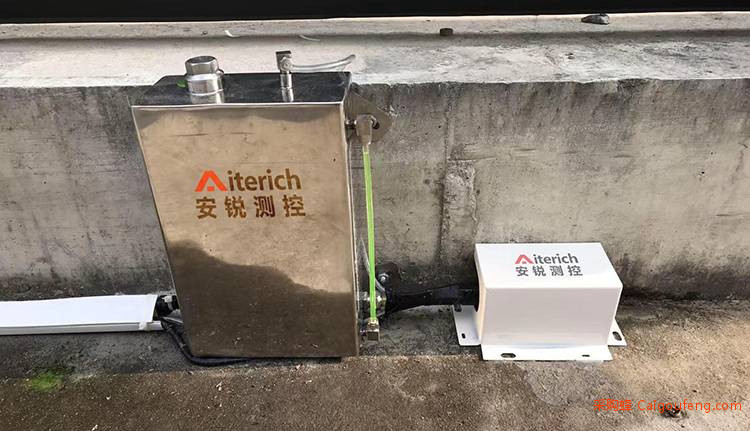

　　在项目附近寻找或建立稳定的基准点，基准点安装储液罐和基准静力水准仪，基准静力水准仪必须固定，不能变形。

　　如果基准点不稳定，需要在基准点安装位移监测点，即时校准基准点。

　　3、布线

　　使用强度合适的PVC管在目标场地布置，让这些管子将所有测点和基准点串起来，PVC管中穿进水管、气管、电缆线和数据线。

　　管子可以顺墙走，注意保护其不要受压破坏。

自动化监测系统实现：

　　系统监测功能的实现，主要借助于三个方面，首先为静力水准仪和网关的数据采集；然后是数据的及时和成功传送；之后为数据的管理，包括数据存储、运算和分析判断。基于以上功能的实现，再通过系统软件的展示界面、远程现场照片和系统预警发布系统实现系统的整体功能。系统软件提供包括历史曲线、位移变形曲线、垂直变化曲线等多种展示界面。

　　当铁塔塔身发生倾斜，塔基发生偏移或沉降时，系统软件会及时进行判断，如果达到预警限值则自动发布告警信息。
